構成說明

1、 在Pyxos總線(簡稱P-Bus總線）基礎上自主研發的總線式智能照明系統，由P-Bus總線節點設備、網關、電源、服務器等構成。同時系統融合了以太網、RS485、KNX、DALI等通信技術，可以與KNX總線和DALI總線無縫連接。

2、 總線節點設備包括繼電器模塊、調光模塊、窗簾模塊、可編程模式面板、光照度傳感器、人體感應器等各種模塊組成。

3、 網關可以實現圖形化編程組態、定時、模式、排程等強大的邏輯運算功能，通過泰杰賽云服務可以遠程下載和調試項目。

4、 智能手機、iPad、無線觸摸屏等，可通過無線路由器交換機訪問網關，一鍵操作，實現智能控制。

功能說明

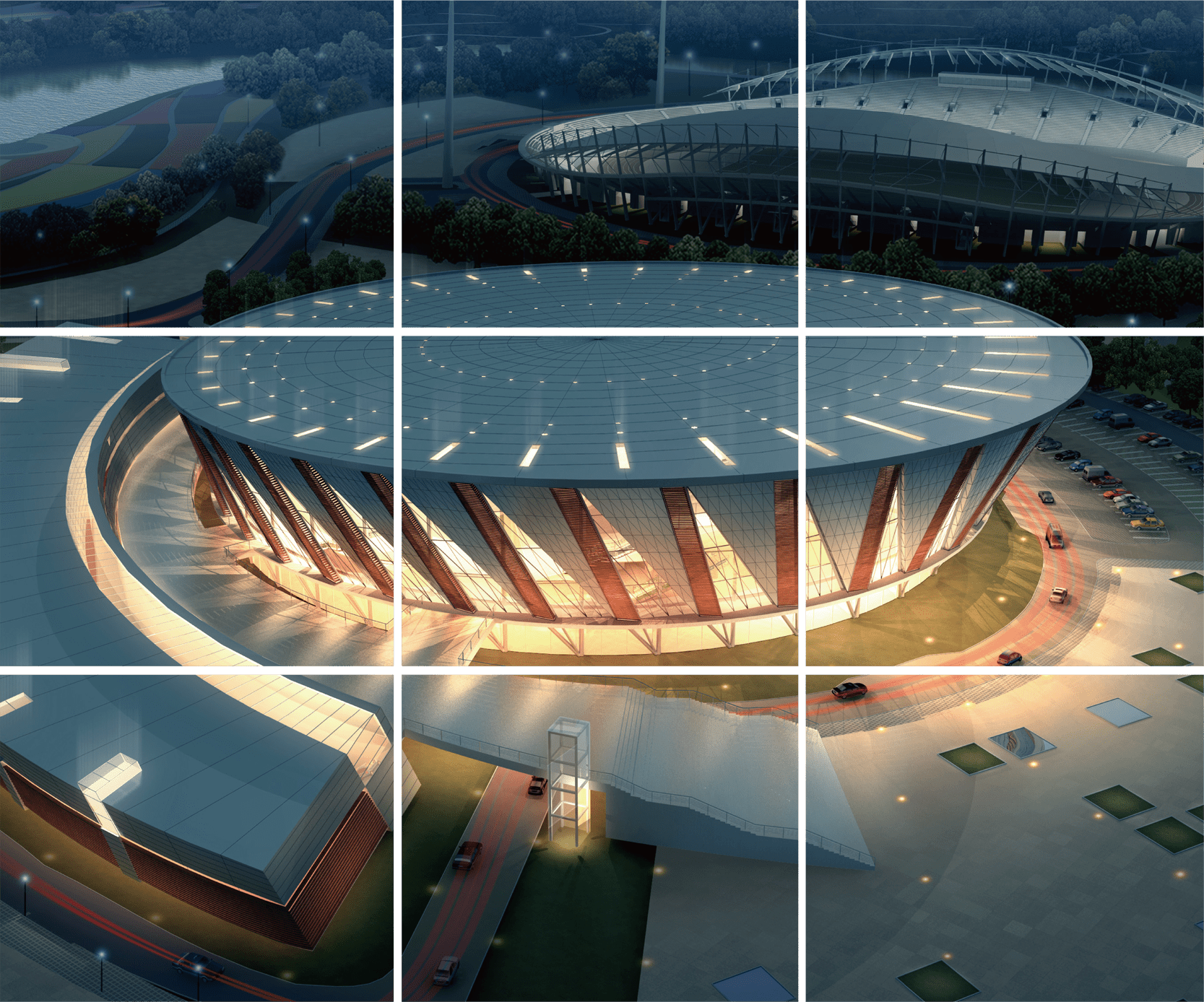

按區域劃分為：辦公室、比賽場、觀眾席、公共區域等照明區域。通過可編程觸控面板、對辦公室的燈光、遮陽、空調進行集中監視及模式控制、或本地單獨控制；通過可編程觸控面板、人體紅外探測器對過道、衛生間、電梯廳等公共區域進行模式控制或自動感應控制；通過上位機軟件結合系統定時、光照度等對比賽場、觀眾席等功能區燈光、遮陽、空調進行集中監視及模制式控。

- 模式控制可根據功能區設定不同的模式，比賽場地、觀眾席設置：比賽場景、演出場景、訓練場景、轉播場景、安保模式等。

- 辦公室設置：上班模式、清掃模式、下班模式、晴天模式、陰天模式、雨天模式、安保模式等

- 電動窗簾、電動遮陽百葉等，可通過窗簾控制模塊進行打開、合閉及調節角度等操作。

- 安保、消防的報警信號，通過無源干接點數字量輸入信號直接接入PBus總線系統。

- 遇緊急事件，模塊不在線或故障時，可直接通過繼電器模塊的手動撥桿開關操作，對輸出模塊實現控制，此操作級別是高于網關及面板，模塊恢復時，系統即恢復正常。
